В условиях ужесточения требований к промышленной безопасности и необходимости импортозамещения в секторе тяжелого машиностроения, вопрос обеспечения производственных линий качественным инструментом выходит на первый план. Штампы для штамповки трубопроводной арматуры становятся критическим звеном в цепочке создания стоимости для российских заводов, выпускающих запорные устройства, фланцы и фитинги. Прогнозы на 2026 год указывают на кардинальный сдвиг в технологиях производства: переход от универсальных решений к высокоспециализированным комплексам, способным работать с новыми марками сталей в экстремальных климатических условиях. Эта статья представляет собой глубокий анализ рынка, основанный на актуальных данных, технических спецификациях и реальных потребностях отечественных предприятий, помогая инженерам и закупщикам принять взвешенное решение перед началом нового инвестиционного цикла.
«Качество конечного изделия из трубопроводной арматуры на 80% определяется точностью и износоустойчивостью штампового инструмента. Ошибка в выборе материала пуансона или матрицы в 2026 году может стоить предприятию не только партии брака, но и репутации поставщика для стратегических объектов», — отмечают ведущие технологи отрасли.
Трансформация рынка штамповой оснастки: вызовы 2026 года
Российский рынок промышленной оснастки переживает период фундаментальной перестройки. Если еще пять лет назад значительная доля высокопрецизионных штампов импортировалась из стран Европы и Азии, то к 2026 году вектор развития сместился в сторону полного цикла внутреннего производства и сотрудничества с международными партнерами, обладающими передовыми технологиями точной обработки. Это обусловлено не только санкционным давлением, но и объективной необходимостью адаптации инструмента под специфические требования ГОСТ и новые условия эксплуатации нефтегазового оборудования.
Современные штампы для штамповки трубопроводной арматуры должны отвечать ряду жестких критериев, которые ранее считались второстепенными. Прежде всего, речь идет о работе с материалами повышенной прочности. Внедрение низколегированных сталей с повышенным содержанием никеля и молибдена, предназначенных для работы в арктических зонах (температуры до -60°C), требует от инструмента исключительной вязкости и сопротивления хрупкому разрушению. Обычные инструментальные стали типа Х12МФ или У8 уже не всегда справляются с такими нагрузками без предварительной сложной термообработки или вовсе непригодны для массового производства ответственных деталей.
Анализ запросов от промышленных предприятий показывает рост интереса к модульным конструкциям штампов. Возможность быстрой смены рабочих элементов без демонтажа всей штамповой базы позволяет сократить время переналадки прессов с 4 часов до 30-40 минут. Для серийного производства задвижек, вентилей и клапанов это означает увеличение производительности линии на 15-20% в смену. В 2026 году стандартом де-факто становится использование быстрорежущих порошковых сталей и твердых сплавов в наиболее нагруженных узлах, что увеличивает ресурс штампа до 500 000 циклов и более без потери геометрической точности.
Важным аспектом является цифровизация процесса проектирования. Заводы все чаще требуют от поставщиков оснастки предоставления цифровых двойников штампов, интегрируемых в системы PLM (Product Lifecycle Management). Это позволяет моделировать процесс деформации металла еще до физического изготовления инструмента, выявляя потенциальные зоны разрыва заготовки или неравномерного утонения стенок. Такой подход минимизирует риски при запуске новых моделей трубопроводной арматуры, особенно в условиях мелкосерийного производства под конкретный заказ. Именно здесь опыт компаний, специализирующихся на прецизионном машиностроении для высокотехнологичных отраслей, таких как ООО «Сучжоу Чуаншьцзе Точное Машиностроение», становится крайне востребованным. Накопленная экспертиза в создании сложных форм для медицинской техники, автомобильных компонентов и финансового оборудования позволяет адаптировать эти передовые методики точной штамповки и глубокой вытяжки под задачи российского ТЭК, обеспечивая бескомпромиссное качество даже в нестандартных проектах.
Технические характеристики и материалы: на что смотреть в спецификации
При выборе оснастки для производства трубопроводной арматуры поверхностный анализ цен недопустим. Ключевым фактором долговечности и качества является материал рабочих частей штампа. В 2026 году наблюдается четкая сегментация материалов в зависимости от типа производимой продукции и тиража.

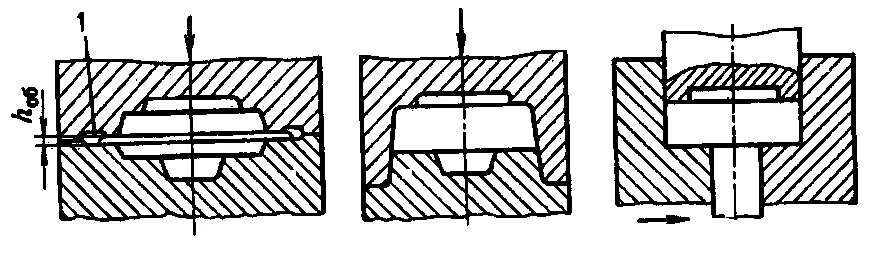

Для горячей объемной штамповки фланцев и корпусных деталей наиболее востребованными остаются стали групп 4Х5МФС и 4Х5В2ФС. Однако современные технологии вакуумно-дугового переплава (ВДП) позволили значительно улучшить их однородность. Снижение содержания неметаллических включений повышает усталостную прочность инструмента, что критично при циклических теплосменах.
Для холодной штамповки элементов арматуры (например, тарелок клапанов или шайб) приоритет отдается сталям ледебуритного класса и твердым сплавам. Особое внимание уделяется покрытиям. Нанесение многокомпонентных износостойких покрытий методом физико-осаждения из паровой фазы (PVD) позволяет снизить коэффициент трения и предотвратить адгезию металла заготовки к поверхности штампа. Это особенно актуально при работе с нержавеющими сталями, склонными к налипанию.
| Тип операции | Рекомендуемый материал штампа | Твердость (HRC) | Ожидаемый ресурс (удары) | Применение |
|---|---|---|---|---|
| Горячая объемная штамповка | 4Х5МФС (улучшенная), 3Х3М3Ф | 46–52 | 15 000 – 40 000 | Корпуса задвижек, фланцы |
| Холодная высадка/пробивка | Х12МФ, Х12ВМ, Р6М5 | 58–62 | 80 000 – 150 000 | Шток клапана, крепежные элементы |
| Высокоскоростная холодная штамповка | Твердые сплавы (ВК8, ВК15) с покрытием TiAlN | 85–90 (HRA) | 300 000+ | Мелкие детали арматуры, шайбы |
| Прецизионная калибровка | Стали типа 110Г13Л (аустенитные) | 40–45 | Зависит от режима | Финишная обработка поверхностей |
Важно отметить, что твердость не является единственным показателем качества. Чрезмерное повышение твердости без обеспечения достаточной вязкости приводит к выкрашиванию режущих кромок и сколам на рабочих поверхностях. Поэтому современные штампы для штамповки трубопроводной арматуры проходят многоступенчатую термообработку, включающую закалку, высокий отпуск и криогенную обработку для стабилизации остаточного аустенита.
Геометрическая точность изготовления рабочих полостей должна соответствовать 6-7 квалитету точности по ГОСТ. Любые отклонения профиля приводят к неравномерному распределению напряжений в готовом изделии, что в условиях высокого давления в трубопроводе может стать причиной аварии. Контроль геометрии осуществляется с помощью координатно-измерительных машин (КИМ) с погрешностью не более 2 мкм.
Ценовая политика и факторы формирования стоимости в 2026 году
Формирование цены на штамповую оснастку в текущих экономических реалиях России претерпело значительные изменения. Стоимость больше не зависит линейно только от веса металла. Основными драйверами ценообразования стали стоимость энергоресурсов для термообработки, цена на импортные порошки для напыления покрытий и квалификация инженерного состава, занимающегося проектированием.
В среднем, стоимость комплекта штампов для производства стандартной партии фланцев Ду100 выросла на 18-22% по сравнению с показателями 2024 года. Однако этот рост компенсируется увеличенным ресурсом инструмента. Если ранее завод был вынужден заказывать новый штамп каждые полгода, то современные решения служат 1,5–2 года при интенсивной эксплуатации, что в пересчете на единицу продукции снижает себестоимость детали.
Структура затрат при заказе выглядит следующим образом:
- Проектирование и конструкторская подготовка (20-25%): Включает 3D-моделирование, расчет усилий деформации, выбор режимов термообработки. Это самая интеллектуально емкая часть, определяющая успех всего проекта.
- Материалы (30-35%): Закупка сертифицированного инструментального проката. Использование несертифицированного металла “с рук” может снизить цену на 15%, но гарантированно приведет к преждевременному выходу штампа из строя.
- Механообработка и электроэрозия (25-30%): Высокоточная обработка на станках с ЧПУ, включая твердосплавную обработку и проволочную вырезку.
- Термообработка и финишные операции (15-20%): Закалка, отпуск, шлифовка, нанесение покрытий.
При заказе штампов для штамповки трубопроводной арматуры под ключ, многие производители предлагают гибкую систему скидок при долгосрочном сотрудничестве или заказе нескольких комплектов одновременно. Также стоит учитывать логистическую составляющую: доставка крупногабаритной оснастки внутри РФ требует специального транспорта и страховки, что может добавить к итоговой смете 5-7%.
Важным трендом 2026 года стало появление прозрачных калькуляторов стоимости на сайтах ведущих производителей. Клиент может ввести основные параметры детали (материал заготовки, тираж, габариты) и получить ориентировочную цену в течение нескольких минут. Это повышает доверие к рынку и ускоряет процесс принятия решений отделами закупок. Тем не менее, для сложных нестандартных изделий окончательный расчет возможен только после проведения технологической экспертизы и разработки техпроцесса.
Производство под заказ: этапы взаимодействия и контроль качества
Заказ штамповой оснастки — это не просто покупка товара со склада, а сложный инженерный процесс, требующего тесного взаимодействия между заказчиком и исполнителем. Успех проекта закладывается на этапе технического задания (ТЗ). Ошибки на этой стадии, такие как неверно указанный материал заготовки или игнорирование усадки металла при охлаждении, ведут к изготовлению бракованного инструмента, переделка которого экономически нецелесообразна.
Процесс производства под заказ обычно включает следующие этапы:
- Аудит и разработка ТЗ: Специалисты завода-изготовителя анализируют чертежи трубопроводной арматуры, предлагают оптимизацию конструкции детали для улучшения штампуемости (например, изменение радиусов сопряжения для снижения концентрации напряжений).
- Конструкторская проработка: Создание 3D-модели штампа, подбор стандартных элементов (направляющие колонки, втулки, пружины), расчет усилия пресса. На этом этапе заказчик утверждает окончательный вариант конструкции.
- Изготовление опытного образца: Перед запуском в серию часто изготавливается пробный штамп или проводится виртуальное моделирование. Для крупных партий рекомендуется изготовление опытной партии деталей (50-100 шт.) для проверки размеров и качества поверхности.
- Серийное производство и приемка: Изготовление основного комплекта, проведение обязательного контроля ОТК с предоставлением паспорта качества, сертификатов на металл и актов термической обработки.
- Пусконаладочные работы: Монтаж штампа на пресс заказчика, настройка режимов работы, обучение персонала особенностям эксплуатации конкретной оснастки.
Особое внимание в 2026 году уделяется документальному сопровождению. Каждый комплект штампов для штамповки трубопроводной арматуры должен иметь полный пакет документов, подтверждающий соответствие требованиям ГОСТ Р и техническим регламентам Таможенного союза. Это необходимо для прохождения аудитов со стороны нефтегазовых компаний и надзорных органов.
Сроки изготовления варьируются от 3 недель для простых вырубных штампов до 3-4 месяцев для сложных многопозиционных прогрессивных штампов. Ускорение сроков возможно за счет привлечения дополнительных ресурсов, но это неизбежно ведет к удорожанию проекта. Опытные заказчики планируют обновление парка оснастки заранее, закладывая в график время на возможные доработки. Компании уровня ООО «Сучжоу Чуаншьцзе», предлагающие полный цикл услуг от проектирования до сборки, демонстрируют, как интеграция всех этапов производства позволяет сокращать сроки и повышать предсказуемость результата даже для уникальных заказов.
Адаптация к российским условиям: климат, логистика и стандарты
Россия обладает уникальной спецификой эксплуатации промышленного оборудования, которую невозможно игнорировать при проектировании штампов. Во-первых, это климатический фактор. Предприятия, расположенные в Сибири, на Урале или Дальнем Востоке, работают в условиях низких температур. Металл штампов, особенно крупных габаритов, при транспортировке и хранении на открытых площадках подвергается сильному охлаждению. Резкий перепад температур при начале работы (контакт с нагретой заготовкой) создает термические напряжения, способные вызвать трещины.
Поэтому для северных регионов рекомендуется использование сталей с повышенной хладостойкостью и специальных режимов предварительного подогрева штампов перед запуском в работу. Производители оснастки все чаще включают в паспорт изделия рекомендации по температурным режимам эксплуатации и хранения, адаптированные под климатические зоны РФ.
Во-вторых, логистические плечи в России огромны. Доставка тяжеловесных штампов из центральной части страны на предприятия Востока требует надежной консервации и упаковки, предотвращающей коррозию и механические повреждения в пути. Применение современных ингибиторов коррозии и вакуумной упаковки стало стандартом для ответственных поставок. Гарантия сохранности груза на всем пути следования — обязательное условие договора поставки.
В-третьих, соответствие национальным стандартам. Российские ГОСТы на трубопроводную арматуру имеют свои особенности в допусках и требованиях к механическим свойствам, отличающиеся от европейских DIN или американских ANSI. Штампы, спроектированные под зарубежные стандарты, могут не обеспечить требуемого качества при производстве продукции для внутреннего рынка. Локальные производители оснастки глубоко интегрированы в нормативную базу РФ и учитывают эти нюансы на этапе проектирования.
Кроме того, наблюдается рост спроса на сервисное обслуживание и ремонт штампов непосредственно на территории заказчика. Создание мобильных бригад технологов, способных провести дефектовку, наплавку изношенных узлов и повторную термообработку без демонтажа всего комплекса, становится конкурентным преимуществом поставщиков. Это снижает простой дорогостоящего прессового оборудования и повышает общую эффективность производства.
Перспективы развития и технологические тренды
Глядя в будущее, можно выделить несколько ключевых направлений развития технологии штамповки трубопроводной арматуры. Первым из них является внедрение аддитивных технологий в производство самих штампов. 3D-печать металлическим порошком позволяет создавать сложные системы внутренних каналов охлаждения, которые невозможно получить традиционными методами сверления. Эффективный отвод тепла от рабочей зоны значительно продлевает жизнь инструмента и позволяет увеличить скорость штамповки.
Второй тренд — “умные штампы”. Интеграция датчиков давления, температуры и вибрации непосредственно в тело штампа позволяет в реальном времени мониторить состояние инструмента и прогнозировать остаточный ресурс. Система автоматически сигнализирует о необходимости профилактики или замены элемента до момента возникновения брака. Это шаг к концепции “Индустрии 4.0”, где оборудование само сообщает о своих потребностях.
Третий аспект — экологичность. Современные требования к производству предполагают минимизацию отходов и использование смазочно-охлаждающих жидкостей (СОЖ) нового поколения, не содержащих вредных компонентов. Конструкция штампов оптимизируется таким образом, чтобы снизить количество облоя и отходов металла, а также обеспечить эффективный сбор и рециклинг СОЖ.
Развитие отечественного станкостроения также играет важную роль. Появление новых российских прессов с ЧПУ высокой точности требует соответствующего обновления парка оснастки. Штампы для штамповки трубопроводной арматуры будущего будут создаваться в тесной связке с возможностями нового оборудования, обеспечивая синергетический эффект и максимальную производительность.
Не стоит сбрасывать со счетов и кадровый вопрос. Дефицит квалифицированных штамповщиков и технологов стимулирует автоматизацию процессов наладки и упрощение конструкции оснастки. Будущее за модульными системами, которые легко обслуживаются персоналом средней квалификации при наличии четких инструкций и цифровых подсказок.
Часто задаваемые вопросы (FAQ)
Каков минимальный тираж, при котором выгодно заказывать индивидуальные штампы?
Экономическая целесообразность изготовления индивидуального штампа наступает при тираже от 1000 единиц деталей. Для меньших партий часто рентабельнее использовать универсальную оснастку или методы лазерной резки с последующей гибкой, хотя они могут уступать в производительности и механических свойствах готового изделия. Однако для ответственной трубопроводной арматуры даже малые серии требуют качественной штамповки для обеспечения целостности структуры металла.
Можно ли модернизировать старые штампы советского производства?
Да, модернизация возможна и часто практикуется. Она включает замену изношенных рабочих элементов на новые из современных материалов, установку современных систем направляющих и механизмов съема детали, а также нанесение износостойких покрытий. Однако если базовая плита или корпус штампа имеют усталостные повреждения или трещины, восстановление может быть экономически нецелесообразным по сравнению с изготовлением нового комплекта.
Какой срок гарантии предоставляется на штампы для горячей штамповки?
Стандартный срок гарантии на штампы составляет 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Гарантия распространяется на скрытые дефекты материала и изготовления. Ресурс работы (количество ударов) гарантируется в пределах нормативных значений для выбранного материала, при условии соблюдения заказчиком технологических режимов эксплуатации (температура нагрева заготовки, смазка, усилие пресса).
Работаете ли вы с давальческим сырьем?
Большинство крупных производителей штамповой оснастки предпочитают работать с собственным сертифицированным материалом, чтобы нести полную ответственность за качество и ресурс инструмента. Работа с давальческим сырьем заказчика возможна только при наличии у него сертификатов качества на металл и после проведения входного контроля лабораторией исполнителя. Однако в случае выявления дефектов в материале заказчика, гарантия на работу штампа снимается.
Подводя итог, можно сказать, что рынок штампов для штамповки трубопроводной арматуры в 2026 году предлагает российским предприятиям широкий спектр высокотехнологичных решений. Грамотный выбор поставщика, учет специфики материалов и условий эксплуатации позволяют не только обеспечить бесперебойное производство, но и существенно повысить конкурентоспособность конечной продукции на внутреннем и внешнем рынках. Инвестиции в качественный инструмент сегодня — это залог надежности энергетической инфраструктуры страны завтра. Партнерство с компаниями, имеющими глобальный опыт в точном формовании для различных индустрий, открывает новые горизонты для развития отечественного машиностроения.
Источники информации и нормативная база
- ГОСТ Р 58907-2020 “Арматура трубопроводная. Общие требования к разработке и поставке”
- Отчет Ассоциации производителей металлоизделий РФ “Состояние рынка инструментальных сталей 2025-2026”
- Технические условия ТУ 23.20.15-001-2024 на изготовление штамповой оснастки
- Материалы конференции “Металлообработка-2025”, секция “Прогрессивные технологии штамповки”
- Федеральное агентство по техническому регулированию и метрологии (Росстандарт)
- Отраслевой портал MetalInfo: аналитика цен на инструментальные стали
