стали для холодной штамповки 2026: цены, марки и выбор от производителя

В условиях стремительной трансформации российского промышленного ландшафта 2026 года вопрос выбора правильного материала для холодной штамповки перестал быть рутинной задачей снабженца и превратился в стратегический вызов для инженеров-конструкторов. Стали для холодной штамповки сегодня — это не просто листовой прокат, а высокотехнологичный продукт, от химических свойств которого зависит надежность всего конечного изделия, будь то деталь автомобиля, элемент бытовой техники или критически важный узел оборонного назначения. Рынок диктует новые правила: импортозамещение требует не слепого копирования западных аналогов, а глубокого понимания металлургических нюансов отечественных марок, способных работать в экстремальных температурных режимах от Калининграда до Камчатки.

«Главная ошибка многих предприятий в 2026 году — попытка заменить европейские марки стали прямыми аналогами без учета различий в микроструктуре и поведении материала при деформации. Это ведет к браку на линии и скрытым дефектам», — отмечают ведущие технологи металлургических холдингов.

Настоящий материал представляет собой глубокое погружение в мир холодноштампуемых сталей актуального периода. Мы разберем ценовую конъюнктуру весны 2026 года, проанализируем химический состав ключевых марок по ГОСТ, обсудим специфику работы с российским прокатом в условиях санкционного давления и дадим практические рекомендации по выбору поставщика. Здесь вы не найдете пустых маркетинговых лозунгов, только факты, цифры и инженерный опыт, накопленный за десятилетия работы отрасли.

Рыночный ландшафт 2026: цены, дефицит и новая реальность поставок

Первый квартал 2026 года показал интересную динамику на рынке черного металла России. После стабилизации цен в конце 2025 года, апрель принес новые вызовы, связанные с сезонным ростом спроса и логистическими перестройками внутри страны. Если говорить конкретно о сталях для холодной штамповки, то здесь наблюдается четкое разделение между массовым сегментом (низкоуглеродистые стали) и специальным прокатом для глубокой вытяжки.

По данным мониторинга промышленных площадок на середину апреля 2026 года, стоимость листового проката варьируется в широком диапазоне, зависящем от толщины, качества поверхности и типа покрытия. Базовые марки, такие как Ст08пс и Ст08Ю, демонстрируют относительную стабильность, однако премиальный сегмент, включающий стали с улучшенной формуемостью, показывает рост цен на 3-5% по сравнению с февральскими показателями. Это связано не столько с удорожанием сырья, сколько с увеличением затрат на энергоресурсы и модернизацию прокатных станов для достижения более жестких допусков.

Важно отметить, что указанные цены являются усредненными по центральному федеральному округу и могут существенно отличаться в зависимости от региона доставки. Для предприятий Урала и Сибири логистическая составляющая может добавлять до 15% к стоимости металла. Кроме того, рынок четко реагирует на объем партии: крупные контракты от 500 тонн позволяют фиксировать цену на уровне нижнего порога диапазона, тогда как мелкий опт на электронных площадках типа B2B-Center или специализированных металлотрейдеров часто торгуется с наценкой за оперативность отгрузки.

Аналитики отмечают интересный тренд: растет спрос на сталь с гарантированными механическими свойствами в направлении проката (анизотропия). Производители автомобилей и бытовой техники все чаще требуют от металлургов не просто соответствия химическому составу, а строгого контроля коэффициента нормальной анизотропии ($r_{90}$), который напрямую влияет на способность листа сопротивляться истончению при глубокой вытяжке. Это требование заставляет российские комбинаты внедрять более совершенные системы автоматического контроля качества прямо в линию проката.

Металлургия процесса: какие марки правят бал в 2026 году

Выбор марки стали для холодной штамповки — это всегда компромисс между прочностью, пластичностью и стоимостью. В 2026 году номенклатура российских сталей, доступных для этих целей, остается обширной, но фокус сместился в сторону марок с контролируемой прокаткой и микролегированием. Давайте детально рассмотрим лидеров рынка, опираясь на технические регламенты ГОСТ 16523-2023 (актуализированная версия) и отраслевые стандарты.

Низкоуглеродистые стали: рабочая лошадка промышленности

Безусловным лидером объема потребления остаются стали марок 08пс и 08Ю. Разница между ними фундаментальна и заключается в способе раскисления и содержании вредных примесей.

• Ст08пс (полуспокойная): Содержит немного больше кислорода и газов, что делает её дешевле в производстве. Она отлично подходит для деталей простой формы, где не требуется глубокая вытяжка. Однако при сложных операциях штамповки риск образования трещин или «ухтин» (следов Людерса) на поверхности значительно выше.
• Ст08Ю (кипящая/особо спокойная с алюминием): Буква «Ю» указывает на легирование алюминием, который связывает свободный азот и кислород, очищая сталь. Это обеспечивает исключительную пластичность. Именно 08Ю является основным материалом для кузовных панелей автомобилей, дверных проемов и сложных емкостей. В 2026 году требования к чистоте этой стали по неметаллическим включениям ужесточились: содержание оксидов и сульфидов не должно превышать определенных пороговых значений, чтобы избежать дефектов поверхности после фосфатирования и окраски.

Отдельного внимания заслуживает группа сталей с повышенным содержанием марганца, таких как 08Г2. Они обладают более высоким пределом текучести по сравнению с 08Ю, сохраняя при этом хорошую штампуемость. Их применение оправдано в деталях, которые должны нести повышенную нагрузку, например, элементы шасси или силовые кронштейны в строительной технике.

Нержавеющие стали для агрессивных сред

Когда речь заходит о коррозионной стойкости, пальму первенства удерживают аустенитные стали. Классическая марка 12Х18Н10 (аналог AISI 304) и её низкоуглеродистая модификация 08Х18Н10 (аналог AISI 304L) остаются востребованными. Однако в контексте холодной штамповки критически важным параметром становится склонность к наклепу.

Аустенитные стали при деформации упрочняются быстрее любых других. Это свойство можно использовать во благо, создавая детали высокой прочности без дополнительной термообработки, но оно же требует мощного прессового оборудования и тщательного расчета усилий. В 2026 году наблюдается рост интереса к ферритным нержавеющим сталям (например, 08Х17 или AISI 430) для изделий, не требующих сверхвысокой коррозионной стойкости, но нуждающихся в хорошей штампуемости и отсутствии эффекта наклепа. Ферритные стали дешевле аустенитных (нет никеля) и проще в обработке, хотя и уступают им в вязкости при низких температурах.

Технический нюанс: При штамповке нержавеющих сталей необходимо учитывать эффект пружинения. После снятия нагрузки деталь может изменить свою геометрию на несколько градусов. Компенсация пружинения закладывается непосредственно в конструкцию штампа, и знание модуля упругости конкретной партии стали становится критическим фактором успеха.

Специальные марки и новинки

Российская металлургия не стоит на месте. В ответ на запрос автопрома на облегчение конструкций начинают появляться поставки высокопрочных низколегированных сталей (HSLA) с пределом текучести свыше 350 МПа, адаптированных для холодной формовки. Эти материалы позволяют уменьшить толщину детали на 20-30% без потери несущей способности, что напрямую влияет на топливную эффективность транспорта и материалоемкость конструкций.

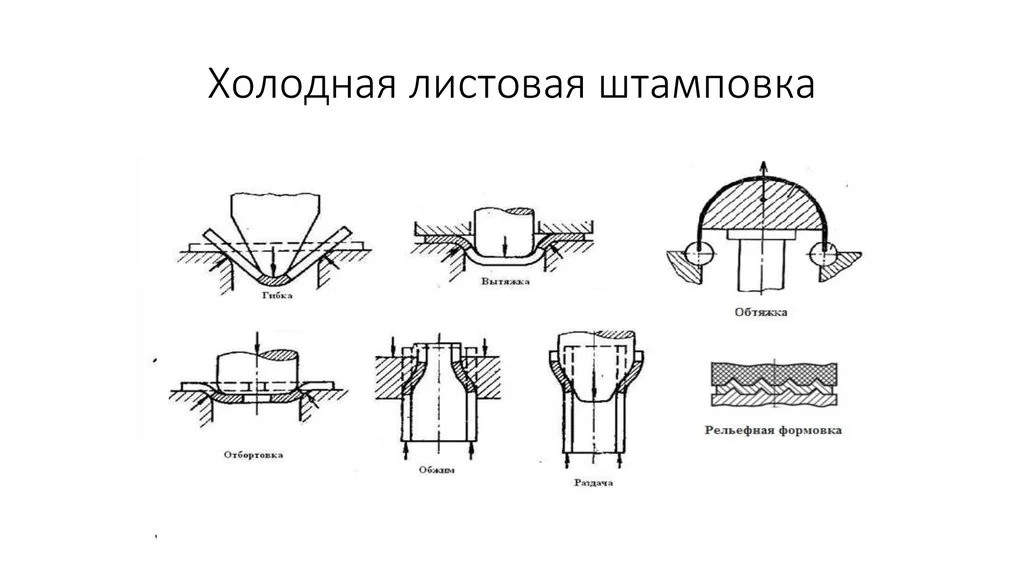

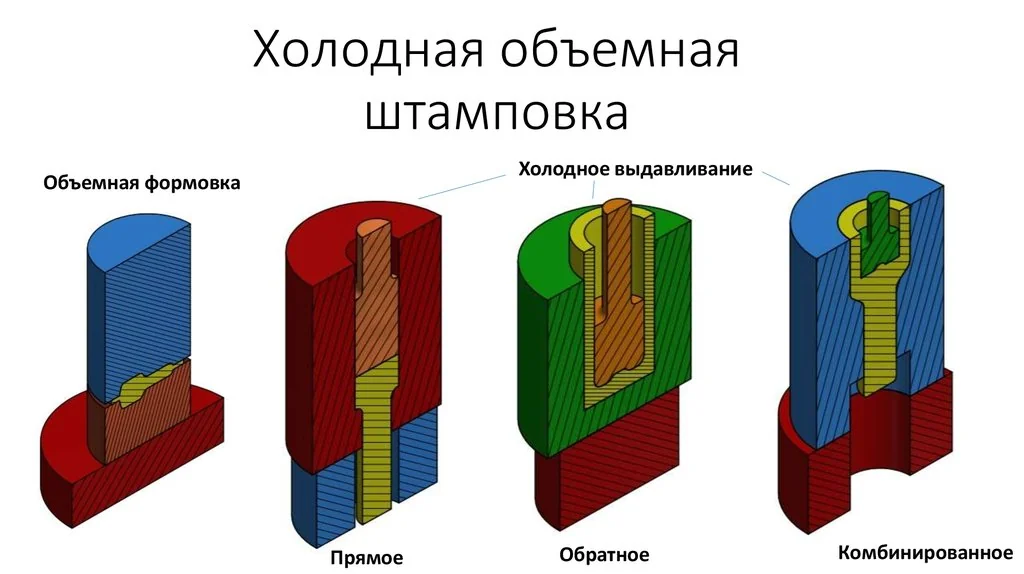

Технологические аспекты: от раскроя до готовой детали

Даже самая качественная сталь для холодной штамповки может быть испорчена нарушением технологии подготовки и обработки. Опыт 2026 года показывает, что большинство брака происходит не из-за плохого металла, а из-за несоответствия режимов штамповки реальным свойствам материала.

Подготовка поверхности и смазка

Чистота поверхности листа — залог качества штамповки. Окислы, окалина или остатки эмульсии после прокатки могут действовать как абразив, повреждая как деталь, так и дорогостоящую оснастку штампа. Перед запуском в производство листы часто проходят через линии травления или дробеструйной очистки. Однако ключевым элементом остается смазка.

Современные смазочные материалы для холодной штамповки — это сложные химические композиции, обеспечивающие:

• Разделение контактирующих поверхностей (снижение коэффициента трения).
• Отвод тепла из зоны деформации.
• Защиту от коррозии в межоперационный период.

Для глубокой вытяжки сталей марки 08Ю традиционно используются смазки на основе минеральных масел с добавлением хлорпарафинов или жиров. Однако экологические нормы 2026 года диктуют переход на водорастворимые синтетические смазки, которые легче смываются перед покраской и не содержат токсичных компонентов. Неправильный подбор смазки может привести к задирам (свариванию металла с инструментом) и разрыву детали в наиболее напряженных местах.

Ориентация волокон и направление проката

Мало кто из новичков уделяет этому должное внимание, но направление проката металла имеет решающее значение. Листовой прокат обладает анизотропией свойств: вдоль направления проката пластичность обычно выше, чем поперек. При раскрое заготовок необходимо ориентировать ось наибольшей деформации будущей детали вдоль направления проката. Игнорирование этого правила при изготовлении деталей с острыми углами или глубокой вытяжкой часто приводит к образованию трещин поперек потока металла.

Для сложных деталей, где деформация идет в разных направлениях, иногда целесообразно использовать сталь с нормализованной структурой или проводить промежуточный отжиг, чтобы снять напряжения наклепа и восстановить пластичность перед следующей операцией.

Термическая обработка в процессе

При многоступенчатой штамповке, когда степень деформации превышает предельно допустимую для данного состояния металла, необходим промежуточный рекристаллизационный отжиг. Этот процесс нагревает сталь до температур выше точки рекристаллизации (обычно 650-700°C для низкоуглеродистых сталей), восстанавливая зернистую структуру и снимая внутренние напряжения. В 2026 году многие крупные производства интегрируют печи непрерывного действия непосредственно в штамповочные линии, что позволяет осуществлять термообработку «на потоке», сокращая время производственного цикла и складские запасы незавершенного производства.

Практическая реализация: роль точного инструментального производства

Теоретические знания о свойствах стали и рыночная конъюнктура — это лишь половина успеха. Реальное воплощение инженерных решений в готовые изделия требует высочайшей культуры производства и прецизионной оснастки. Именно на этапе перехода от листа металла к функциональной детали проявляется компетенция производителей штампов и пресс-форм.

Ярким примером компании, успешно интегрирующей передовые технологии точного машиностроения в процессы холодной штамповки, является ООО «Сучжоу Чуаншьцзе Точное Машиностроение». Специализируясь на разработке и производстве высокоточных штамповочных пресс-форм, литьевой оснастки и самих штампованных деталей, компания демонстрирует, как современный подход к инструментальному производству позволяет раскрыть потенциал даже самых сложных марок стали.

Продукционный портфель ООО «Сучжоу Чуаншьцзе» охватывает широкий спектр отраслей, где требования к точности и надежности критически важны: от компонентов серверного оборудования и корпусов двигателей до деталей глубокой вытяжки для автомобильных топливных баков и медицинского оборудования. Компания предлагает комплексные решения полного цикла — от проектирования и обработки пресс-форм до финальной сборки изделий. Это особенно актуально для задач, требующих индивидуального подхода: будь то изготовление боковых панелей банкоматов, лезвий медицинских ножниц, опорных дисков или панелей управления лифтами.

Ориентация на технологические инновации позволяет предприятию обеспечивать высокую адаптивность продукции под специфические нужды клиентов в электронной, автомобильной, медицинской и финансовой сферах. В условиях, когда современная сталь для холодной штамповки требует ювелирной точности обработки инструмента для предотвращения дефектов (таких как разрывы при глубокой вытяжке или неравномерное пружинение), опыт таких компаний, как ООО «Сучжоу Чуаншьцзе», становится незаменимым звеном в цепочке создания стоимости. Их способность работать со сложными конфигурациями и гарантировать высокое качество формовки подтверждает тезис о том, что успех конечного изделия зависит не только от марки стали, но и от совершенства используемой оснастки.

Локализация и адаптация: работа с российским металлом в условиях климата

Россия — страна с уникальными климатическими вызовами. То, что прекрасно работает в цеху при +20°C, может показать совершенно иное поведение на монтажной площадке в Якутии при -50°C или на буровой платформе в Арктике. Выбор стали для холодной штамповки должен учитывать не только процесс изготовления, но и условия эксплуатации готового изделия.

Основная проблема низкоуглеродистых сталей при низких температурах — хладноломкость. Переход металла из вязкого состояния в хрупкое происходит резко при достижении определенной температуры порога. Для стандартной стали Ст3 этот порог может находиться в районе -20°C…-30°C. Для ответственных конструкций, эксплуатируемых на Севере, необходимо использовать стали с гарантированной ударной вязкостью при низких температурах (категории исполнения ХЛ или УХЛ по ГОСТ).

Как это достигается металлургами? Путем снижения содержания фосфора и серы до минимальных значений (менее 0.015%), а также за счет микролегирования ниобием, ванадием или титаном, которые измельчают зерно феррита. Мелкое зерно — главный враг хрупкого разрушения. При заказе металла для северного исполнения обязательно требуйте протокол испытаний на ударный изгиб (образцы Шарпи) при температуре эксплуатации. Без этого документа использование металла в арктических условиях является грубым нарушением норм безопасности.

Также стоит упомянуть проблему логистики. Доставка длинномерного листового проката в удаленные регионы России часто сопряжена с рисками повреждения кромок и геометрии листа. Современные поставщики внедряют специальную упаковку с использованием торцевых защитных профилей и усиленных деревянных поддонов, что позволяет сохранять качество поверхности даже после тысяч километров пути по железной дороге и автотранспортом.

Критерии выбора поставщика: на что смотреть в 2026 году

Рынок металлопроката России в 2026 году предлагает множество вариантов сотрудничества: от прямых контрактов с гигантами вроде НЛМК, Северстали или ММК до работы с независимыми сервисными центрами и трейдерами. Как выбрать оптимального партнера?

1. Наличие собственных линий обработки: Идеальный поставщик не просто режет рулоны гильотиной. Он должен предлагать услуги продольной и поперечной резки на высокоточном оборудовании, выравнивание листа (правку) и нанесение консервационных покрытий. Это избавляет покупателя от необходимости создавать собственные заготовительные участки.
2. Сертификация и прослеживаемость: Каждая партия стали должна сопровождаться полным комплектом документов (сертификат качества завода-производителя). В эпоху цифровизации передовые компании предоставляют доступ к электронным паспортам качества через QR-код на бирке бухты или пачки, где можно увидеть не только химический состав, но и результаты конкретных механических испытаний именно этой катушки.
3. Гибкость ассортимента: Возможность отгрузить как вагонную норму (60 тонн), так и несколько листов для опытной партии. Сервисные центры выигрывают именно в сегменте малых и средних партий, предлагая быструю отгрузку со склада.
4. Техническая поддержка: Поставщик высокого уровня имеет в штате технологов, способных проконсультировать по вопросам выбираемости марки, режимов штамповки и решения возникающих проблем на линии клиента.

Не стоит гнаться за самой низкой ценой. Дешевый металл с нестабильными свойствами может привести к простою дорогостоящего пресса, браку тысяч деталей и репутационным потерям. Экономия на этапе закупки часто оборачивается многократными убытками на этапе производства.

Будущее уже здесь: тренды развития отрасли

Глядя в ближайшее будущее, можно выделить несколько ключевых векторов развития рынка холодноштампуемых сталей в России. Во-первых, это дальнейшее повышение чистоты металла. Борьба за каждый процент выхода годного продукта заставляет металлургов совершенствовать процессы внепечной обработки.

Во-вторых, развитие цифровых двойников процессов штамповки. Инженеры все чаще используют программное обеспечение для симуляции формовки (CAE-системы), куда загружаются реальные данные о свойствах конкретной партии стали. Это позволяет оптимизировать конструкцию штампа виртуально, до того, как будет вырезан первый миллиметр металла.

И, наконец, экологичность. Зеленая металлургия — не просто модное слово. Снижение углеродного следа при производстве стали, использование вторичного сырья без потери качества и разработка легко перерабатываемых покрытий становятся конкурентными преимуществами российских производителей на внутреннем и внешнем рынках.

Часто задаваемые вопросы (FAQ)

В чем главная разница между сталью 08пс и 08Ю при глубокой вытяжке?

Основное отличие заключается в пластичности и однородности структуры. Сталь 08Ю (алюминированная) обладает значительно более высокой пластичностью и меньшим количеством неметаллических включений благодаря раскислению алюминием. Это делает её незаменимой для сложной глубокой вытяжки, где риск разрыва высок. Сталь 08пс дешевле, но подходит только для деталей простой конфигурации с малой степенью деформации.

Можно ли использовать обычную конструкционную сталь Ст3 для холодной штамповки сложных деталей?

Использование стали Ст3 для сложной холодной штамповки крайне не рекомендуется. Она имеет более высокое содержание углерода и менее благоприятную микроструктуру по сравнению со специальными штампуемыми марками (08, 10). Это приводит к высокому риску образования трещин, большому усилию деформации и быстрому износу штамповой оснастки. Ст3 лучше применять для гибки или простой вырубки, но не для глубокой вытяжки.

Как влияет толщина листа на выбор режима штамповки?

Толщина листа напрямую влияет на необходимое усилие пресса и радиусы гибки. Чем тоньше лист, тем выше риск потери устойчивости (образования гофр) и тем строже требования к зазорам в штампе. Для тонколистовой штамповки (менее 1 мм) критически важна плоскостность листа и качество поверхности. При работе с толстыми листами (более 4-5 мм) возрастает эффект пружинения, что требует компенсации в геометрии пуансона и матрицы.

Где найти актуальные цены на стали для холодной штамповки в регионах РФ?

Актуальные цены формируются ежедневно и зависят от биржевых котировок, логистики и объема партии. Наиболее достоверную информацию можно получить на специализированных металлических порталах, запрашивая коммерческие предложения напрямую у сервисных центров в вашем регионе, либо отслеживая еженедельные обзоры цен от ведущих металлургических комбинатов. Помните, что цена «на складе» и цена «с доставкой» могут отличаться на 10-20%.

Подводя итог, можно сказать, что рынок сталей для холодной штамповки в 2026 году предлагает российскому производителю широкий спектр возможностей. Грамотный выбор марки, понимание технологических нюансов и партнерство с надежным поставщиком, обладающим передовыми компетенциями в области инструментального производства, позволяют создавать продукцию мирового уровня, несмотря на внешние вызовы. Металл был и остается кровью промышленности, и от его качества зависит здоровье всего экономического организма страны.
